Zephyr集成手推或手拉式小車組合

發布時間：2022-03-28 14:09:30人氣：

額定載荷 500 - 10000 公斤

Zephyr型小車組合手拉環鏈葫蘆是由標準Zephyr吊鉤式手拉葫蘆機構和集成小車組成，與吊鉤式葫蘆配標準小車組合相比具有更低的凈空高度。此系列葫蘆綜合了Zephyr產品線重型級別部件的所有性能。

1/2至2噸葫蘆采用特殊支撐桿連接可旋轉的雙輪帶有精細軸承的小車。可選配手推型或手拉型小車以及可以根據不同工字鋼尺寸調整。是曲線應用的理想選擇。

3至10噸葫蘆采用集成的4輪小車，帶有滾珠軸承和高強度鋼質邊板，適用較廣泛的工字鋼尺寸。輕巧外觀和短軸矩是近距離和曲線運行的理想選擇。

所有Zephyr型小車組合手拉環鏈葫蘆可應用于寬型工字鋼軌道，標準工字鋼和特制或國際型號工字鋼。

產品選項：

可選配軌道吊夾

過載保護器

小車防撞塊

鏈袋以及防火花和防腐蝕

可根據客戶需要訂制產品

技術參數：

型號		額定載荷 kg	標準起升高度 m	下吊鉤鏈條數	工字鋼寬度 mm	每提升一米拉鏈行程 m	額定載荷手拉力 daN	凈空高度 mm	最小轉彎半徑 mm	凈重 kg
手推式	手拉式	額定載荷 kg	標準起升高度 m	下吊鉤鏈條數	工字鋼寬度 mm	每提升一米拉鏈行程 m	額定載荷手拉力 daN	凈空高度 mm	最小轉彎半徑 mm	手推式	手拉式
1421-1 1/2	1422-1 1/2	1500	2.4	1	152	87	18	159	2.0	94	104
1421-2	142 2-2	2000	2.4	1	152	87	24	159	2.0	95	106
1421-3	1422-3	3000	2.4	2	203	176	19	187	2.0	138	152
1421-4	1422-4	4000	2.4	2	203	176	25	203	2.3	140	154
1421-5	1422-5	5000	2.4	3	254	165	36	222	2.6	260	287
1421-6	1422-6	6000	2.4	3	254	165	42	222	2.6	260	287
1421-8	1422-8	8000	2.4	4	254	355	29	279	2.9	295	351
1421-10	1422-10	10000	2.4	5	305	330	39	292	3.0	464	501
1421-12	1422-12	12000	2.4	6	305	330	47	292	-	464	501
1421-16	1422-16	16000	2.4	8	381	710	31	346	-	726	762
1421-20	1422-20	20000	2.4	10	457	731.5	39	438	-	885	957
1421-24	1422-24	24000	2.4	12	457	731.5	47	438	-	885	957

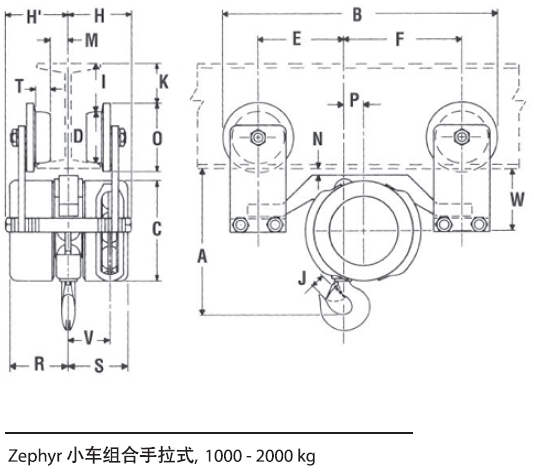

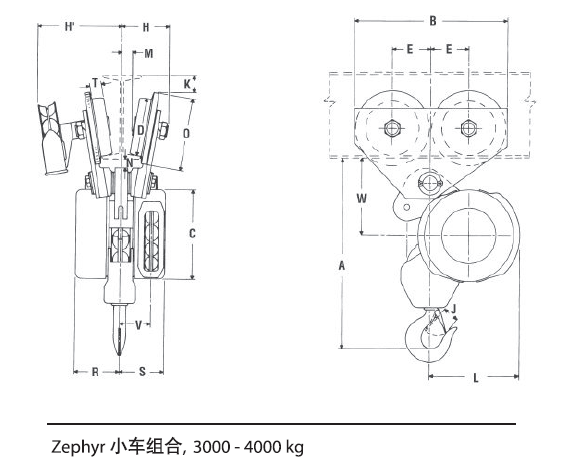

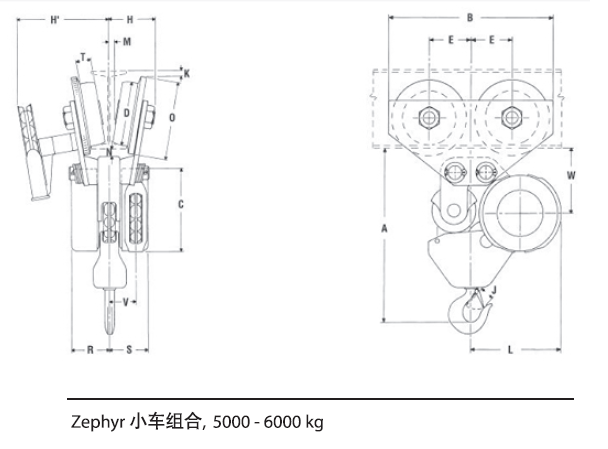

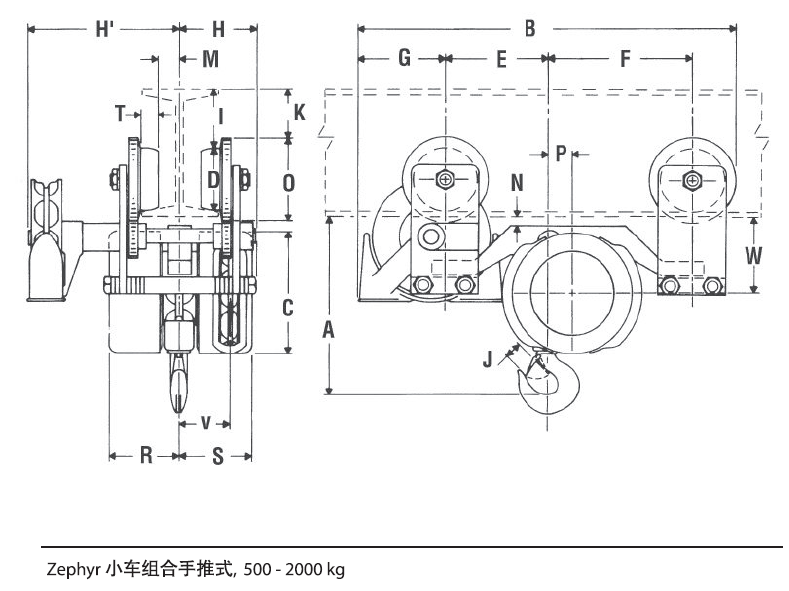

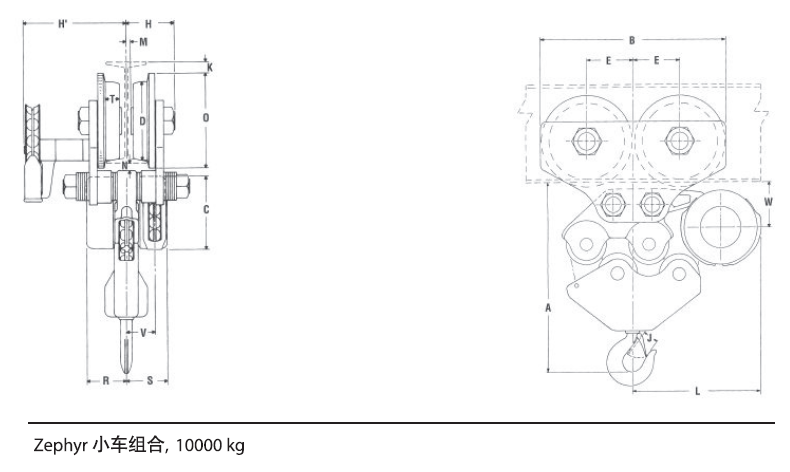

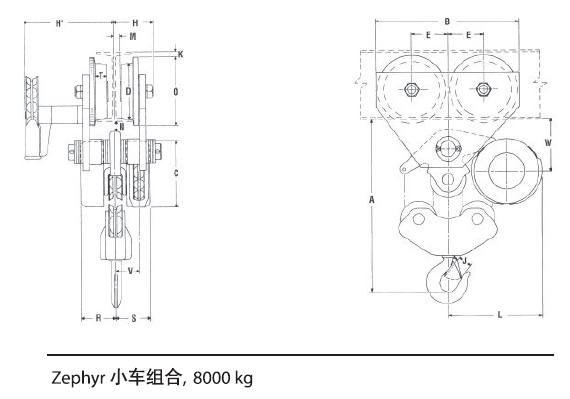

外形尺寸：

型號	1/2 t	1 t		1 1/2 t		2t		3 t	4 t	5 t	6 t	8 t	10 t
型號	1/2 t	Push	Geared	Push	Geared	Push	Geared	3 t	4 t	5 t	6 t	8 t	10 t
A, mm	276	276	276	343	343	343	343	498	511	597	597	625	635
B, mm	467	502	572	622	692	622	692	425	425	495	495	533	603
C, mm	184	184	184	248	248	248	248	248	248	248	248	248	248
D, mm	73	95	95	114	114	114	114	162	162	183	183	210	248
E, mm	156	156	156	191	191	191	191	108	108	127	127	133	152
F, mm	219	219	219	279	279	279	279	-	-	-	-	-	-
G, mm	-	-	133	-	146	-	146	-	-	-	-	-	-
H, mm	108	117	122	127	116	127	116	130	130	146	146	159	159
H', mm	-	-	219	-	225	-	225	279	279	332	332	343	324
I, mm	21	24	24	25	25	25	25	-	-	-	-	-	-
J, mm	25	25	25	29	29	29	29	34	43	43	43	52	57
K, mm	11	8	8	8	8	8	8	16	16	41	41	10	22
L, mm	-	-	-	-	-	-	-	279	279	302	302	356	419
M, mm	13	13	13	17	17	17	17	19	19	29	29	13	13
N, mm	16	16	16	11	11	11	11	29	29	25	25	44	19
O, mm	92	127	127	152	152	152	152	203	203	229	229	254	297
P, mm	35	35	35	44	44	44	44	-	-	-	-	-	-
R, mm	108	108	108	127	127	127	127	127	127	127	127	127	127
S, mm	108	108	108	127	127	127	127	127	127	127	127	127	127
T, mm	22	27	27	28	28	28	28	33	33	37	37	43	44
V, mm	76	76	76	83	83	83	83	83	83	83	83	83	83
W, mm	116	116	116	138	138	138	138	210	210	219	219	219	165
