額定載荷 500 - 20000 公斤

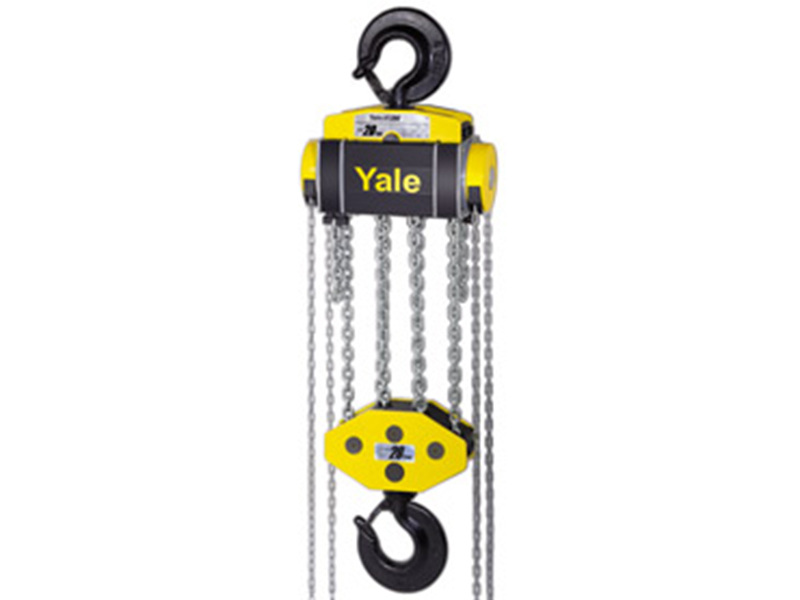

Yalelift 360 手拉葫蘆產品的設計在操作空間及使用人員安全保護方面極大的超越了傳統的手拉葫蘆產品。
產品特性：
手拉鏈條具有革命性的360 度全方位操作角度，可以使操作者在幾乎任何位置，無論是在受限的空間內或是在起升物品上方都能夠有效地控制葫蘆的工作。
Yalelift 360 手拉葫蘆甚至可以讓使用者從側面操作，從而使水平牽引及拉緊更為輕松。
由于操作角度的靈活性，使用者可以在遠離重物下面的危險區域進行操作。
所有的部件均采用高品質材質制造，并采用附加的鍍層及噴漆工藝增加防腐能力。
產品選項：
防腐蝕選項
防爆選項 (ATEX)
過載保護器
鏈袋
技術參數：
型號 | 額定載荷 kg | 鏈條數 | 鏈條規格 dxp mm | 每提升一米手拉鏈的行程 m | 手拉鏈額定載荷拉力 daN | 3米起升高度凈重 kg |
YL 500 | 500 | 1 | 5x15 | 30 | 21 | 9 |
YL 1000 | 1000 | 1 | 6x18 | 49 | 30 | 13 |
YL 2000 | 2000 | 1 | 8x24 | 71 | 32 | 20 |
YL 3000 | 3000 | 1 | 10x30 | 87 | 38 | 29 |
YL 5000 | 5000 | 2 | 10x30 | 174 | 34 | 38 |
YL 10000 | 10000 | 3 | 10x30 | 261 | 44 | 71 |
YL 20000 | 20000 | 6 | 10x30 | 522 | 2x44 | 196 |

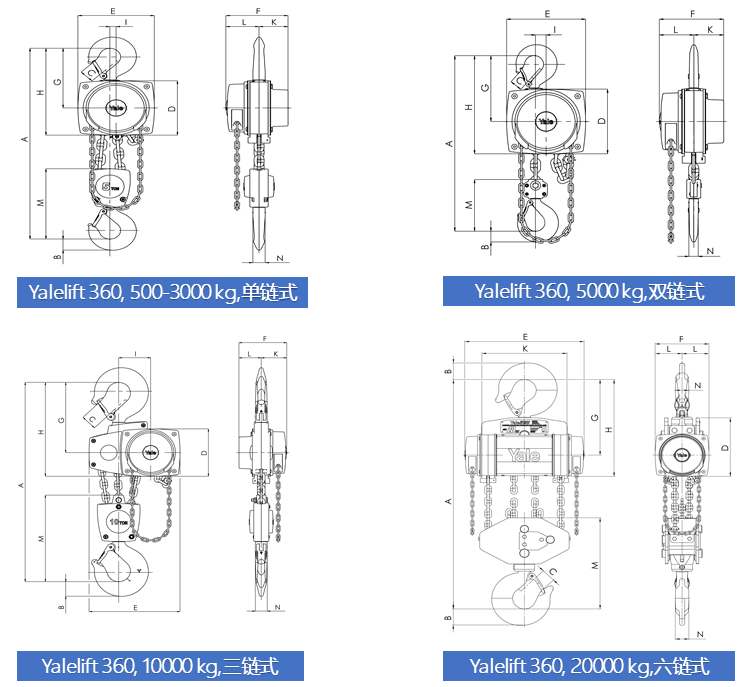

外形尺寸：
型號 | YL 500 | YL 1000 | YL 2000 | YL 3000 | YL 5000 | YL 10000 | YL 20000 |
Amin.,mm | 300 | 335 | 395 | 520 | 654 | 825 | 1010 |
B,mm | 17 | 22 | 30 | 38 | 45 | 68 | 85 |
C,mm | 24 | 29 | 35 | 40 | 47 | 220 | 64 |
D,mm | 133 | 156 | 182 | 220 | 220 | 220 | 303 |
E,mm | 148 | 175 | 203 | 250 | 250 | 383 | 555 |
F,mm | 139 | 157 | 183 | 204 | 204 | 204 | 250 |
G,mm | 139 | 164 | 192 | 225 | 242 | 326 | 391 |
H,mm | 206 | 242 | 283 | 335 | 352 | 436 | 501 |
I,mm | 24 | 24 | 31 | 34 | 21 | 136 | - |
K,mm | 61 | 70 | 83 | 95 | 95 | 95 | 396 |
L,mm | 79 | 87 | 100 | 109 | 109 | 109 | 125 |
M,mm | 110 | 125 | 156 | 178 | 285 | 401 | 471 |
N,mm | 14 | 19 | 22 | 30 | 37 | 50 | 56 |
